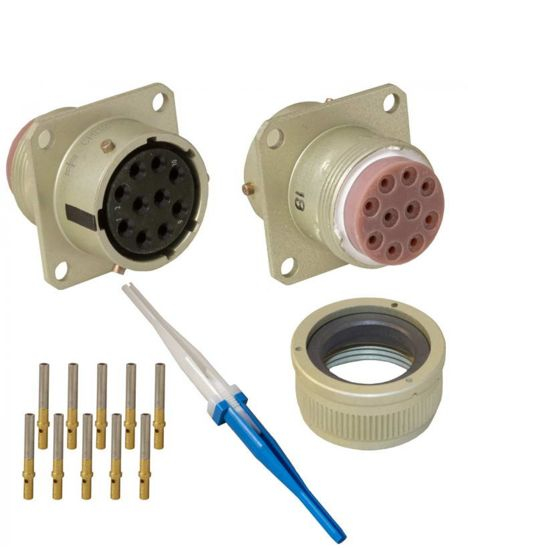

СНЦ22-32/22Р-1

СНЦ22-32/22Р-1 — это тип цилиндрического низкочастотного субминиатюрного соединителя, предназначенного для внутреннего монтажа. Он используется для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов при напряжении до 500 В (амплитудное значение).

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, субминиатюрный.

• Количество контактов : 32.

• Условный размер корпуса : 22.

• Вид корпуса : Розетка (Р).

• Конструктивное исполнение : Приборная часть без кожуха (1).

• Климатическое исполнение : Всеклиматическое по ГОСТ В 20.39.404-81.

• Тип сочленения : Байонетный.

• Покрытие контактов : Золото, под обжимку ? 1,0 мм.

• Рабочий ток на каждый контакт : От 3,4 А до 5 А.

• Максимальный ток на одиночный контакт : 11 А.

• Сопротивление контактов : Не более 5 мОм.

Эти соединители состоят из кабельных и приборных частей и могут быть использованы в различных видах электро- и радиоаппаратуры специального и общего назначения.
