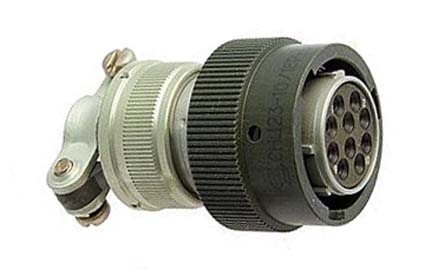

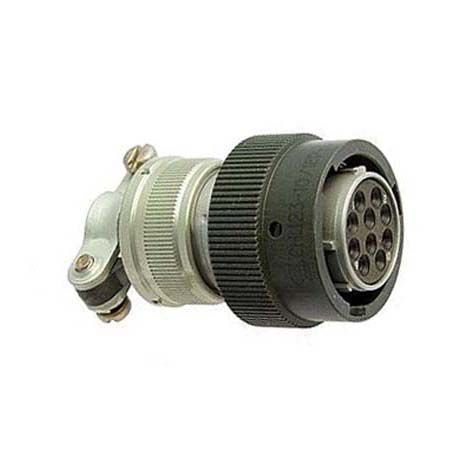

СНЦ23-10/18Р-6-Б-В

СНЦ23-10/18Р-6-Б-В — это тип цилиндрического многопозиционного соединителя, предназначенного для обеспечения электрического контакта в различных электрических цепях. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 10.

• Условный размер корпуса : 18.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Вариант положения изолятора : Б — угловое положение изолятора в корпусе вилки.

• Климатическое исполнение : В — всеклиматическое.

Технические данные

• Рабочее напряжение : До 700 В (амплитудное значение).

• Рабочий ток : До 15 А на контакт.

• Частота : До 3 МГц.

• Температурный диапазон : От -60 до +200 °С.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Монтаж проводов : Обжимкой.

• Покрытие контактов : Золото.

• Тип сочленения : Байонетное.

Применение

Соединители СНЦ23-10/18Р-6-Б-В используются в электрических цепях постоянного и переменного тока, а также в импульсных цепях. Они подходят для внутреннего монтажа во всеклиматическом исполнении и применяются в ответственных узлах автоматических систем, где требуется высокая надежность. Розетки СНЦ23 могут сочленяться с вилками СНЦ27, СНЦ28, СНЦ29.
