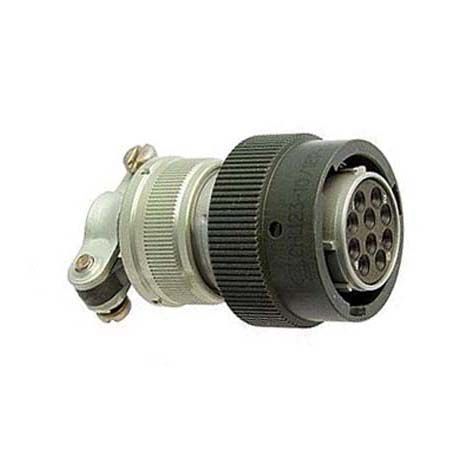

СНЦ23-10/18Р-6-В

СНЦ23-10/18Р-6-В — это кабельная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В. Розетка имеет 10 контактов и относится к типу соединителей СНЦ23, которые широко используются в радиоэлектронной аппаратуре.

Технические характеристики

• Токовая нагрузка : Рабочая нагрузка на контакт — 3 А, максимальная — 6 А.

• Максимальное рабочее напряжение : 700 В.

• Диаметр контактов : 1 мм.

• Сопротивление контактов : Не более 4 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная.

• Установка изолятора : Многопозиционная.

• Покрытие контактов : Золото.

• Монтаж проводов : Обжимкой.

Условия эксплуатации

• Рабочая температура : От -60 до +200 °C.

• Вибрация : Синусоидальная, диапазон частот от 1 до 5000 Гц, ускорение 400 м/с?.

• Механический удар : Многократный с ускорением 1500 м/с?, одиночный с ускорением 5000 м/с?.

Эти розетки используются для внутреннего монтажа во всеклиматическом исполнении и подходят для применения в различных электронных устройствах, требующих надежных соединений.
