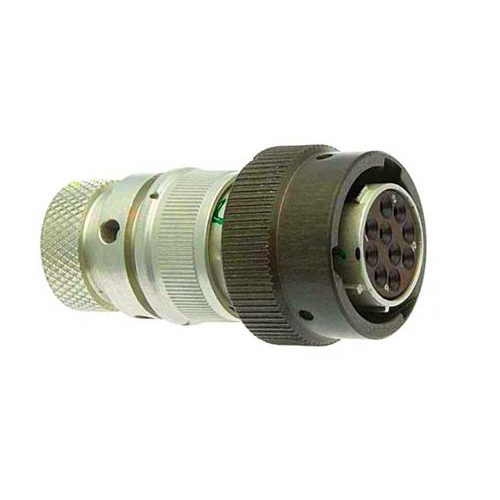

СНЦ23-10/18В-13-Б-В

СНЦ23-10/18В-13-Б-В — это тип цилиндрического многопозиционного соединителя, предназначенного для обеспечения электрического контакта в различных электронных устройствах. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Соединители этого типа используются для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В.

Основные характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов: 10.

• Условный размер корпуса: 18.

• Вид корпуса: В — вилка (в данном случае), Р — розетка.

• Конструктивное исполнение: 13 — кабельная часть с обоймой под термоусаживаемые трубки.

• Покрытие контактов: Золото.

• Способ монтажа: Обжимка проводов.

• Сочленение: Байонетное.

• Поляризация корпуса: Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

Эти соединители широко применяются в различных электро-, радио- и контрольно-измерительных приборах, а также в автоматических системах, где требуется высокая надежность.
