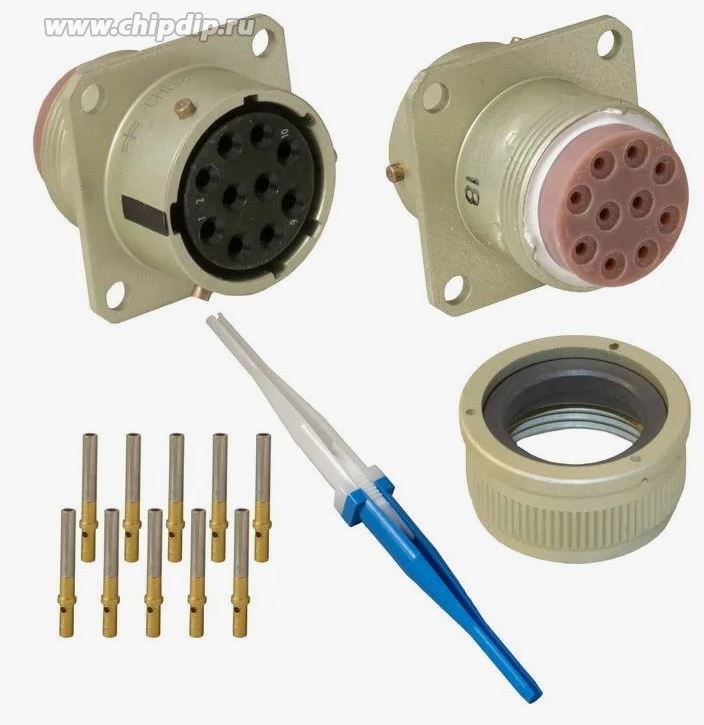

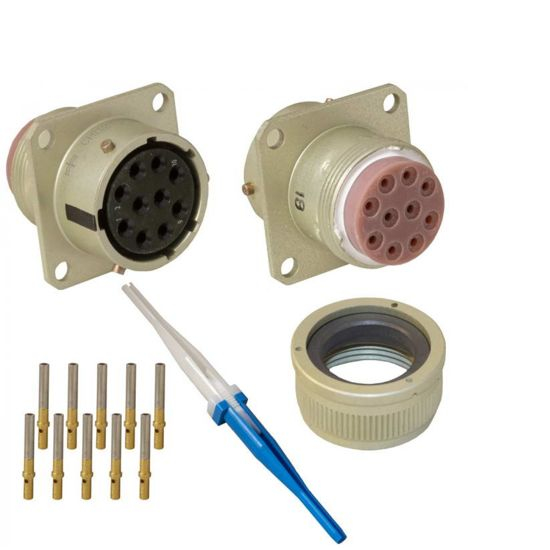

СНЦ23-10/22Р-1-В-В

СНЦ23-10/22Р-1-В-В — это электрический соединитель, который относится к серии СНЦ23. Он представляет собой цилиндрический многопозиционный соединитель с локальной защитой контактов. Ниже приведены основные характеристики и особенности этого соединителя:

Основные характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный соединитель.

• Количество контактов : 10.

• Условный размер корпуса : 22.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 1 — приборная часть без кожуха.

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики

• Максимальное рабочее напряжение : 700 В (амплитудное значение).

• Токовая нагрузка :

  • Рабочая на контакт: 6 А.

  • Максимальная на контакт: 12 А.

• Диаметр контактов : 1,5 мм.

• Сопротивление контактов : не более 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500 (или 1000 в зависимости от исполнения).

• Срок сохраняемости : 15 лет.

• Соединение : байонетное.

• Покрытие контактов : золото.

• Монтаж провода : обжимной.

Применение

Соединители СНЦ23-10/22Р-1-В-В используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они подходят для внутреннего монтажа и применяются в ответственных узлах автоматических систем, где требуется высокая надежность. Розетки могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
