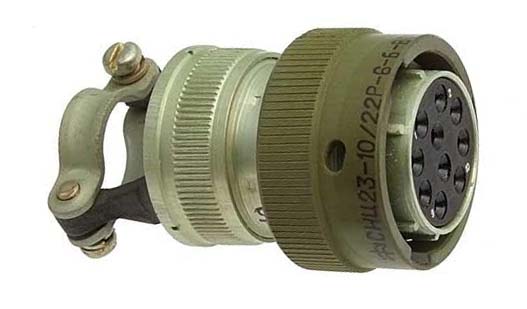

СНЦ23-10/22Р-6-В

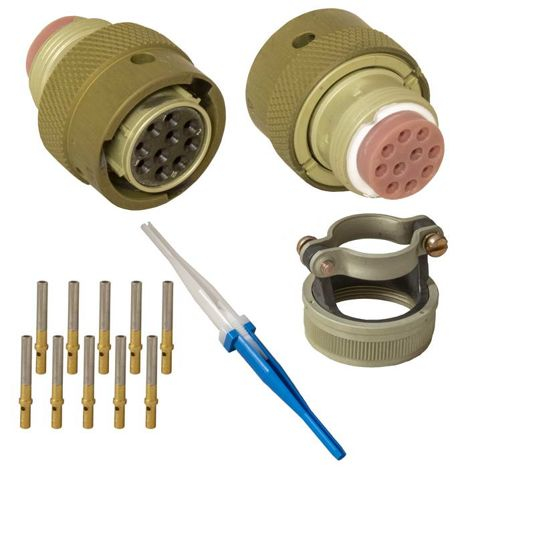

СНЦ23-10/22Р-6-В — это цилиндрический многопозиционный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при максимальном напряжении 700 В. Он состоит из двух частей: вилки и розетки.

Технические характеристики:

• Количество контактов: 10.

• Условный размер корпуса: 22.

• Вид корпуса: Р — розетка.

• Конструктивное исполнение: 6 — кабельная часть с прямым кожухом.

• Исполнение: В — всеклиматическое.

• Токовая нагрузка: Рабочая на контакт — 9 А, максимальная — 20 А (по другим данным, до 15 А).

• Диаметр контактов: 1,5 мм.

• Сопротивление контактов: Не более 2,5 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Способ монтажа: Обжимка проводов.

• Тип сочленения: Байонетный.

• Поляризация: Многошпоночная.

• Покрытие контактов: Золото.

• Габаритные размеры: Диаметр — 29,5 мм, длина — 48 мм.

• Условия эксплуатации: Температура от -60 до +155°C (или до +200°C по другим данным), относительная влажность воздуха при +35°C — 100%.

Применение:

Эти соединители используются в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
