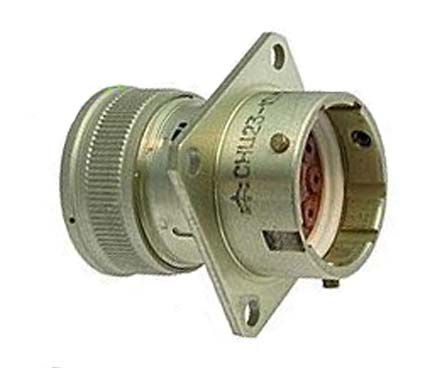

СНЦ23-10/22В-1-Б-В

СНЦ23-10/22В-1-Б-В — это цилиндрический низкочастотный малогабаритный соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он используется для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ.

Основные характеристики:

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный соединитель с локальной защитой контактов.

• Количество контактов : 10.

• Условный размер корпуса : 22.

• Вид корпуса : В — вилка (также может быть розетка — Р).

• Конструктивное исполнение : 1 — приборная часть без кожуха.

• Угловое положение изолятора : Б — указывает на угловое положение изолятора в корпусе вилки.

• Всеклиматическое исполнение : В — означает, что соединитель может работать в различных климатических условиях.

Технические данные:

• Максимальное рабочее напряжение : до 700 В.

• Ток на контакт : до 15 А.

• Интервал рабочих температур : от -60 до +200°С.

• Количество сочленений-расчленений : 500.

• Сочленение : байонетное.

• Поляризация корпуса : пятишпоночная.

• Установка изолятора : многопозиционная.

• Покрытие контактов : золото.

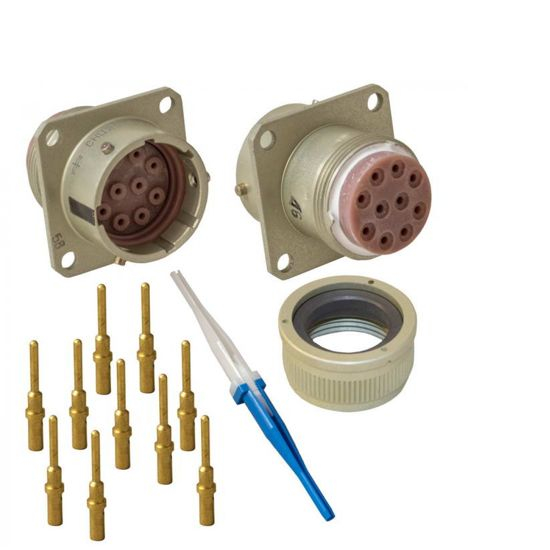

Соединители СНЦ23-10/22В-1-Б-В состоят из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными, с различными вариантами кожухов или без них. Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
