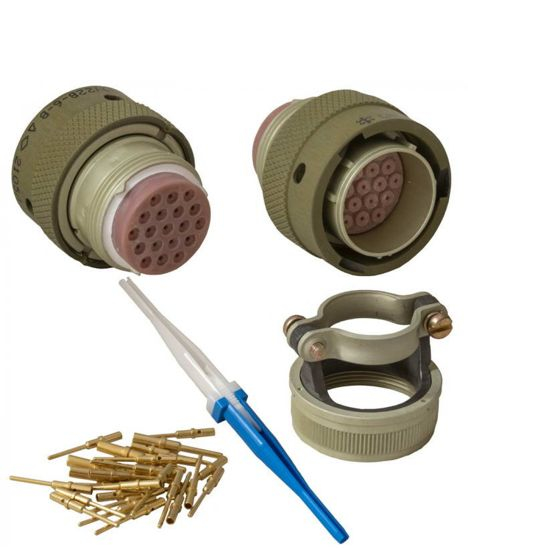

СНЦ23-19/22Р-11-В

СНЦ23-19/22Р-11-В — это тип цилиндрического электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки. Розетка СНЦ23-19/22Р-11-В имеет следующие характеристики:

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 19.

• Условный размер корпуса : 22.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 11 — кабельная часть без кожуха.

• Всеклиматическое исполнение : В — позволяет использовать соединитель в различных климатических условиях.

Технические характеристики :

• Максимальное рабочее напряжение : до 700 В.

• Ток на контакт : до 15 А (в зависимости от диаметра контакта).

• Интервал рабочих температур : от -60 до +200°С.

• Покрытие контактов : золото.

• Количество сочленений-расчленений : до 500.

• Минимальная наработка : 1000 часов.

Эти соединители имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что обеспечивает надежное и безопасное соединение. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
