СНЦ23-19/22Р-13-В-В

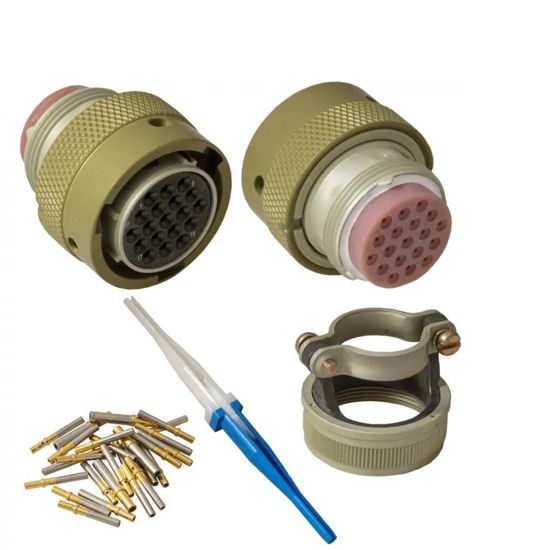

СНЦ23-19/22Р-13-В-В — это электрический соединитель, который входит в серию СНЦ23. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В. Этот соединитель имеет 19 контактов и условный размер корпуса 22.

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Количество контактов : 19.

• Условный размер корпуса : 22.

• Вид корпуса : Розетка (Р).

• Конструктивное исполнение : Кабельная часть с обоймой под термоусаживающиеся трубки (13).

• Поляризация корпуса : Многошпоночная поляризация и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото.

• Сочленение : Байонетное.

• Рабочая температура : От -60 до +200°C.

• Ток на контакт : До 15 А (в некоторых источниках указано до 20 А для контактов с диаметром 1,5 мм).

Применение:

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения, где требуется высокая надежность и всеклиматическое исполнение. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.

Соединители СНЦ23 состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными. Они могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.
