СНЦ23-19/22В-1-В

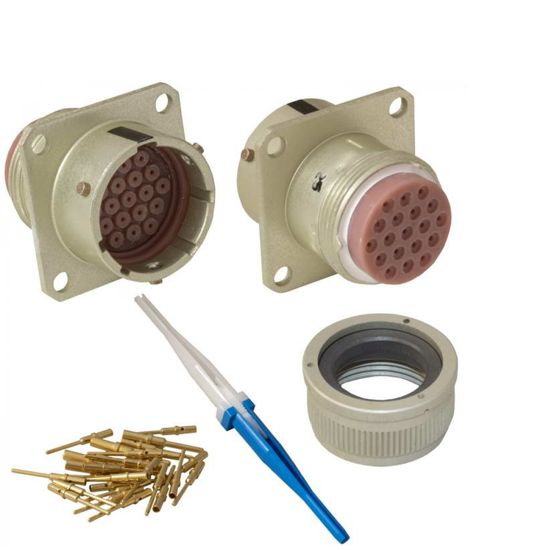

СНЦ23-19/22В-1-В — это цилиндрический многопозиционный электрический соединитель, предназначенный для внутреннего монтажа и работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов: 19.

• Условный размер корпуса: 22.

• Вид корпуса: Вилка (В).

• Конструктивное исполнение: Приборная часть без кожуха.

• Сочленение: Байонетное.

• Поляризация: Многошпоночная поляризация корпуса и многопозиционная установка изолятора.

• Покрытие контактов: Золото.

• Максимальный ток на контакт: Не более 15 А.

• Сопротивление изоляции: Не менее 5000 МОм.

• Рабочие температуры: От -60°C до +155°C.

• Климатическое исполнение: Всеклиматическое по ГОСТ В 20.39.404-81.

Применение:

Эти соединители широко используются в ответственных узлах автоматических систем, где требуется максимальная надежность. Они подходят для различных радиоэлектронных устройств и могут взаимодействовать с другими типами соединителей, такими как СНЦ27, СНЦ28 и СНЦ29.
