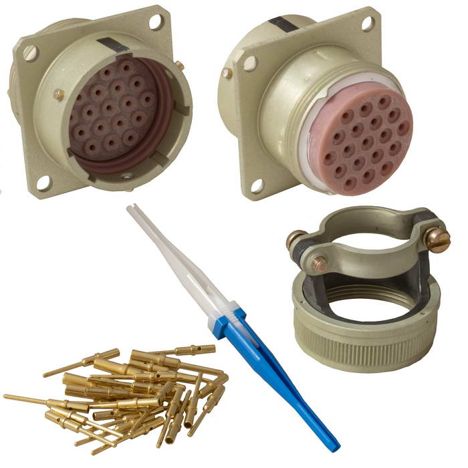

СНЦ23-19/22В-2-В-В

СНЦ23-19/22В-2-В-В — это цилиндрический многопозиционный соединитель с локальной защитой контактов, предназначенный для внутреннего монтажа в электрических цепях. Он используется для работы с постоянным, переменным (частотой до 3 МГц) и импульсным токами при напряжении до 700 В.

Основные характеристики:

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов: 19.

• Условный размер корпуса: 22.

• Вид корпуса: В — вилка.

• Конструктивное исполнение: 2 — приборная часть с прямым кожухом.

Технические характеристики:

• Максимальное рабочее напряжение: до 700 В.

• Максимальный ток на контакт: не более 15 А.

• Сопротивление изоляции: не менее 5000 МОм.

• Рабочий температурный диапазон: от -60°C до +155°C.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

Применение:

Соединители СНЦ23 используются в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Они имеют байонетное сочленение и могут быть как приборными, так и кабельными.

Климатическое исполнение:

Соединители изготавливаются во всеклиматическом исполнении (В) по ГОСТ В 20.39.404-81.
