СНЦ23-19/22В-6-В

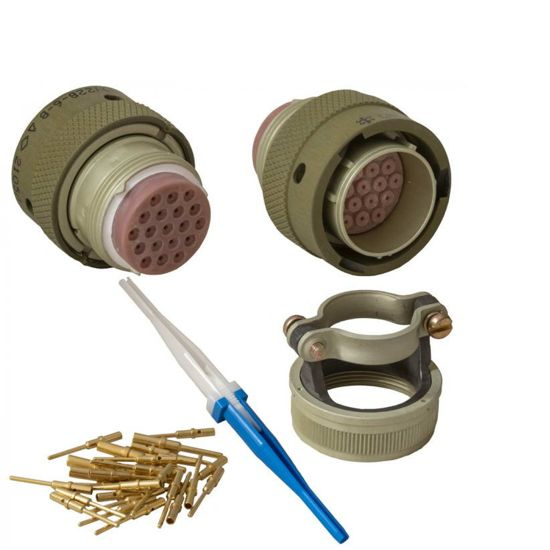

СНЦ23-19/22В-6-В — это тип цилиндрического электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он используется для внутреннего монтажа и имеет всеклиматическое исполнение, что позволяет ему работать в различных условиях окружающей среды.

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 19.

• Условный размер корпуса : 22.

• Вид корпуса : Вилка (В), также существует розетка (Р).

• Конструктивное исполнение : Кабельная часть с прямым кожухом (6).

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная, с многопозиционной установкой изолятора.

• Покрытие контактов : Золото.

• Способ монтажа проводов : Обжимкой.

• Рабочие температуры : От -60 до +200°С.

• Максимальный ток на контакт : До 15 А.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Применение

Соединители СНЦ23-19/22В-6-В используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Розетки СНЦ23 могут сочленяться с вилками других серий, таких как СНЦ27, СНЦ28 и СНЦ29.
