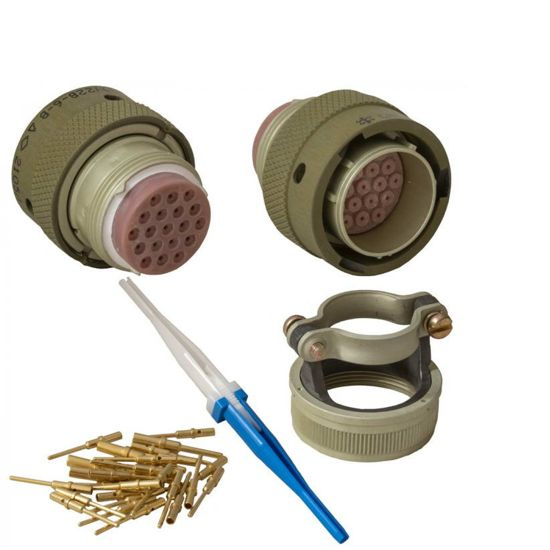

СНЦ23-19/22В-6-В-В

СНЦ23-19/22В-6-В-В — это тип цилиндрического электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Давайте рассмотрим его характеристики и особенности:

Основные характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный соединитель с локальной защитой контактов.

• Количество контактов : 19.

• Условный размер корпуса : 22.

• Вид корпуса : В — вилка (также бывают розетки, обозначаемые как Р).

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

Технические характеристики

• Максимальное рабочее напряжение : до 700 В.

• Ток на контакт : до 15 А.

• Интервал рабочих температур : от -60 до +200°С.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Особенности конструкции

• Сочленение : байонетное.

• Поляризация корпуса : многошпоночная, что обеспечивает правильное соединение с розеткой.

• Установка изолятора : многопозиционная, позволяющая устанавливать изолятор под определенным углом.

• Покрытие контактов : золото.

• Монтаж проводов : обжимкой.

Применение

Соединители СНЦ23 используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
