СНЦ23-19/24Р-13-В

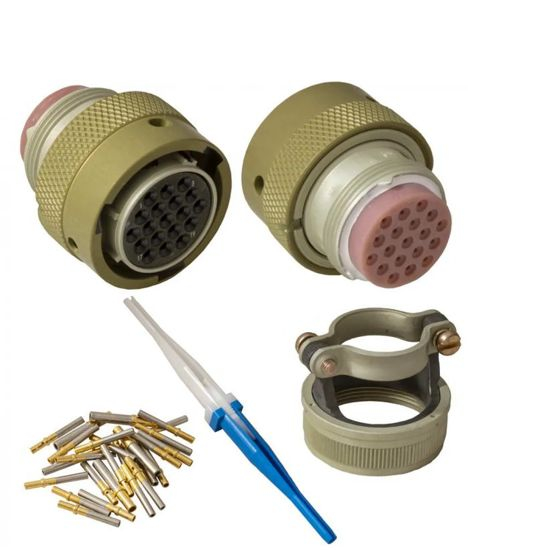

СНЦ23-19/24Р-13-В — это электрический соединитель из серии СНЦ23, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Основные характеристики:

• Количество контактов : 19.

• Условный диаметр корпуса : 24.

• Конструктивное исполнение : Кабельная часть с обоймой под термоусаживающиеся трубки (13).

• Поляризация : Многошпоночная, что обеспечивает правильное сочленение вилки и розетки.

• Установка изолятора : Многопозиционная, позволяющая устанавливать изолятор под определенным углом.

• Покрытие контактов : Серебро.

• Исполнение : Всеклиматическое, для внутреннего монтажа.

Условия эксплуатации:

• Температурный диапазон : от -60°C до +155°C.

• Механические факторы : выдерживает ускорение до 400 g и механический удар до 5000 g.

• Сопротивление изоляции : не менее 5000 Мом в нормальных климатических условиях.

• Максимальное количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Этот соединитель широко используется в различных электро-, радио- и контрольно-измерительных приборах. Розетки СНЦ23 могут соединяться с вилками серий СНЦ27, 28 и 29.
