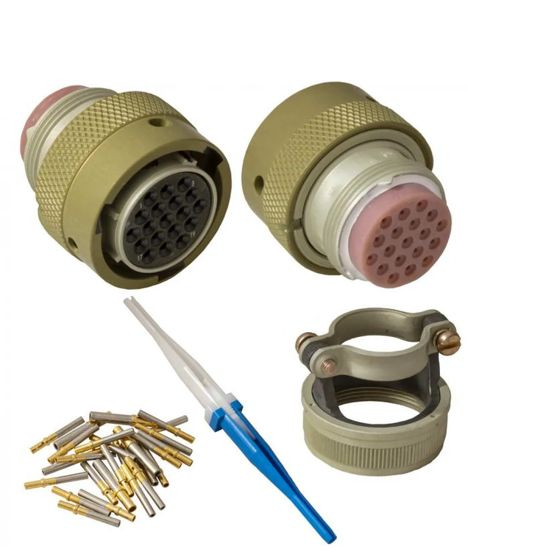

Соединитель СНЦ23-19/24Р-13-В — это цилиндрический многопозиционный электрический разъем, предназначенный для внутреннего монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 700 В . Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Технические характеристики

• Количество контактов : 19.

• Условный размер корпуса : 24.

• Конструктивное исполнение : Кабельная часть с обоймой под термоусаживающие трубки (13).

• Вид корпуса : Розетка (Р).

• Исполнение : Всеклиматическое (В).

Применение и особенности

Соединители серии СНЦ23 используются в различных электро-, радио- и контрольно-измерительных приборах. Они имеют многошпоночную поляризацию и многопозиционную установку изолятора, что обеспечивает надежное соединение и предотвращает неправильное подключение . Розетки СНЦ23 могут соединяться с вилками других серий, таких как СНЦ27, 28 и 29.

Условия эксплуатации

• Рабочая температура : от -60°C до +155°C.

• Механические факторы : выдерживают ускорение до 400 g и механический удар до 5000 g.

• Климатические условия : всеклиматическое исполнение позволяет использовать в различных средах.
