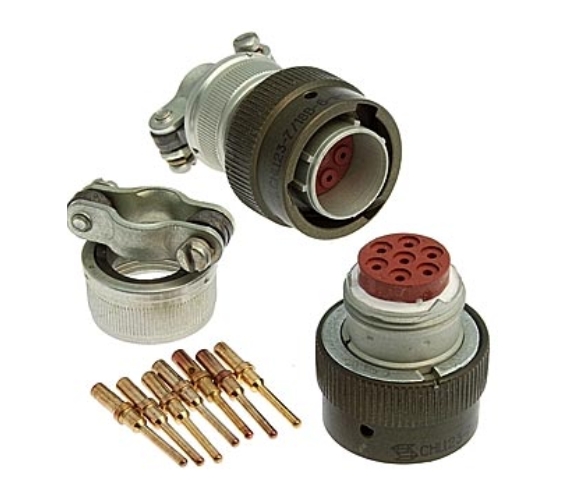

СНЦ23-19/24Р-6-А-В

СНЦ23-19/24Р-6-А-В — это кабельная розетка, входящая в состав цилиндрических многопозиционных соединителей СНЦ23. Эти соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В. Они используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения.

Основные характеристики:

• Количество контактов : 19.

• Диаметр контактов : 15 штук диаметром 1 мм и 4 штуки диаметром 1,5 мм.

• Максимальный ток на одиночный контакт : 11 А для контактов диаметром 1 мм и 20 А для контактов диаметром 1,5 мм.

• Сопротивление контактов : не более 0,004 Ом для контактов диаметром 1 мм и не более 0,0025 Ом для контактов диаметром 1,5 мм.

• Покрытие контактов : золото.

• Рабочая температура : от -60°C до +200°C.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Конструктивные особенности:

• Соединители состоят из двух частей: вилки и розетки.

• Вилки и розетки могут быть как приборными, так и кабельными.

• Кабельная часть соединителя СНЦ23-19/24Р-6-А-В имеет прямой кожух.

• Сочленение соединителей — байонетное.

• Розетки взаимосочленяемы с вилками СНЦ27, СНЦ28, СНЦ29.

Применение:

Эти соединители широко используются в ответственных узлах автоматических систем, где требуется максимальная надежность. Они подходят для всеклиматического исполнения и могут эксплуатироваться в широком диапазоне температур и условий.
