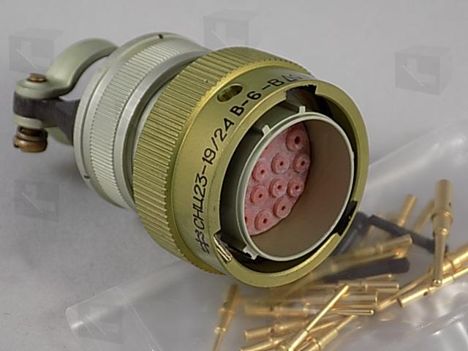

СНЦ23-19/24Р-6-В

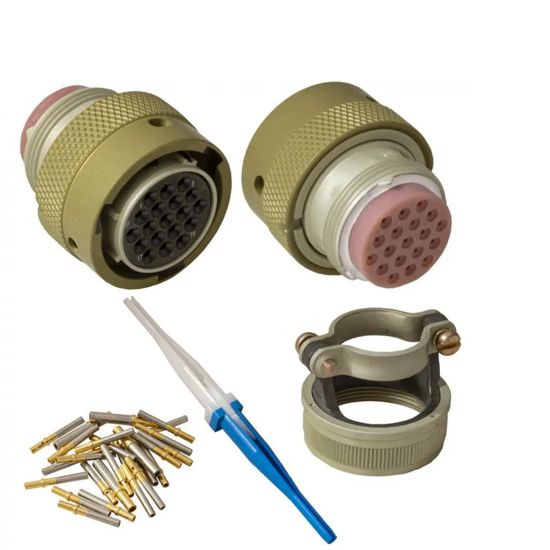

СНЦ23-19/24Р-6-В — это тип цилиндрического низкочастотного малогабаритного соединителя, предназначенного для внутреннего монтажа. Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

• Тип соединителя : СНЦ23.

• Количество контактов : 19.

• Условный размер корпуса : 24.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики

• Максимальное рабочее напряжение : до 700 В.

• Токовая нагрузка на контакт :

  • Диаметр 1 мм: рабочая нагрузка до 5 А, максимальная нагрузка до 11 А.

  • Диаметр 1,5 мм: рабочая нагрузка до 9 А, максимальная нагрузка до 20 А.

• Сопротивление на контактах :

  • Диаметр 1 мм: не более 4 мОм.

  • Диаметр 1,5 мм: не более 4,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

• Тип сочленения : байонетный.

• Поляризация корпуса : многошпоночная.

• Установка изолятора : многопозиционная.

• Метод монтажа проводов : обжимка.

• Габаритные размеры : 48?32?32 мм.

Условия эксплуатации

• Рабочая температура : от -60 до +155°C (или до +200°C по другим источникам).

• Атмосферное давление : до 1,33·10^-10 Па.

• Вибрация : синусоидальная, диапазон частот от 1 до 5000 Гц, ускорение 400 м/с?.

• Механический удар : одиночный до 5000 м/с?, многократный до 1500 м/с?.

Этот соединитель используется в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Он имеет золотое покрытие контактов и предназначен для работы в различных климатических условиях.
