СНЦ23-19/27Р-13-В

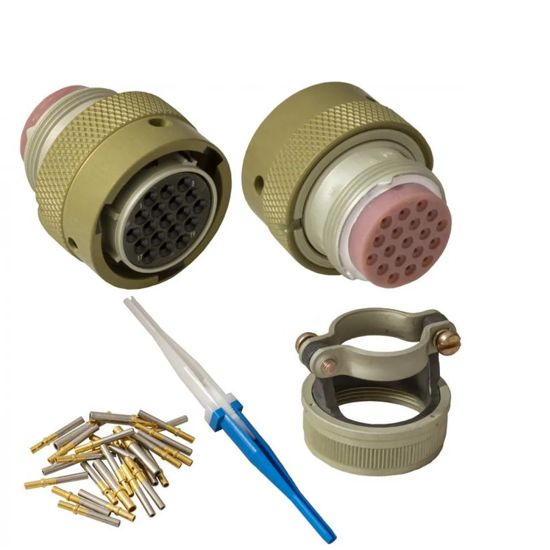

Соединитель СНЦ23-19/27Р-13-В представляет собой цилиндрический, низкочастотный, малогабаритный электрический разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Основные характеристики:

• Количество контактов: 19.

• Условный диаметр корпуса: 27.

• Тип корпуса: Розетка кабельная с обоймой под термоусаживающиеся трубки.

• Покрытие контактов: Золото.

• Сочленение: Байонетное.

• Поляризация: Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Климатическое исполнение: Всеклиматическое.

• Монтаж провода: Обжимной.

• Количество сочленений-расчленений: 1000.

Применение:
Соединители СНЦ23 широко используются в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
