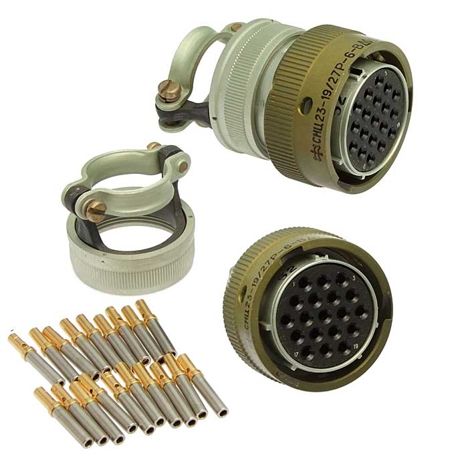

СНЦ23-19/27Р-6-Б-В

СНЦ23-19/27Р-6-Б-В — это тип цилиндрического электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Этот соединитель состоит из двух частей: вилки и розетки, которые могут быть как кабельными, так и приборными.

Технические характеристики:

• Количество контактов : 19.

• Условный размер корпуса : 27.

• Тип корпуса : Розетка (Р).

• Конструктивное исполнение : Кабельная часть с прямым кожухом (6).

• Угловое положение изолятора : Угловое (б).

• Исполнение : Всеклиматическое (В).

Применение и особенности:

• Применение : Используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре.

• Сочленение : Байонетное.

• Покрытие контактов : Золото.

• Монтаж провода : Обжимной.

• Количество сочленений-расчленений : 500 или 1000, в зависимости от источника.

• Срок сохраняемости : Не менее 15 лет.

• Минимальная наработка : 1000 часов.

• Условия эксплуатации : Температура от -60°C до +155°C (или +200°C по другим источникам), относительная влажность воздуха до 100% при +35°C.

Этот соединитель имеет шпоночную поляризацию, что обеспечивает правильное подключение вилки и розетки.
