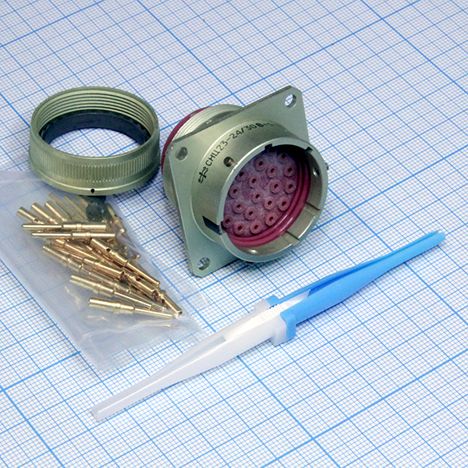

СНЦ23-24/30Р-1-В — это тип электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он используется для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ.

Основные характеристики:

• Тип соединителя : Цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 24.

• Условный размер корпуса : 30.

• Вид корпуса : Р — розетка (в данном случае), В — вилка.

• Конструктивное исполнение : 1 — приборная часть без кожуха.

• Покрытие контактов : Золото.

• Рабочие температуры : От -60°C до +200°C.

• Сочленение : Байонетное.

• Поляризация : Пятишпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

Применение:

Соединители СНЦ23 могут быть как приборными, так и кабельными. Они могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 взаимосочленяются с вилками серий СНЦ27, СНЦ28 и СНЦ29.

Эти соединители применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.
