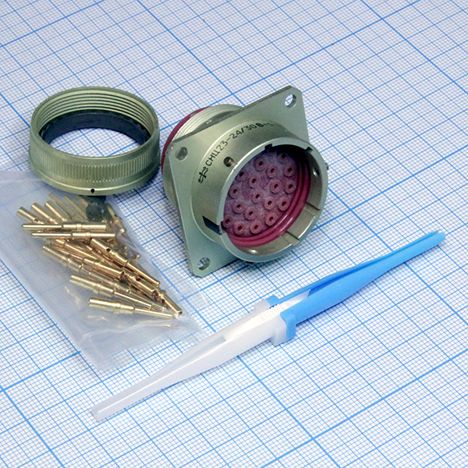

СНЦ23-24/30В-1-Б-В

Соединитель СНЦ23-24/30В-1-Б-В представляет собой цилиндрический байонетный малогабаритный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Основные характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов: 24.

• Условный размер корпуса: 30.

• Вид корпуса: Вилка (В).

• Конструктивное исполнение: Приборная часть без кожуха (1).

• Тип сочленения: Байонетное.

• Монтаж проводов: Обжимкой.

• Покрытие контактов: Золото.

• Климатическое исполнение: Всеклиматическое.

Применение:

Соединители СНЦ23-24/30В-1-Б-В широко используются в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Они также применяются в различных электро-, радио- и контрольно-измерительных приборах.
