СНЦ23-24/30В-6-Б-В

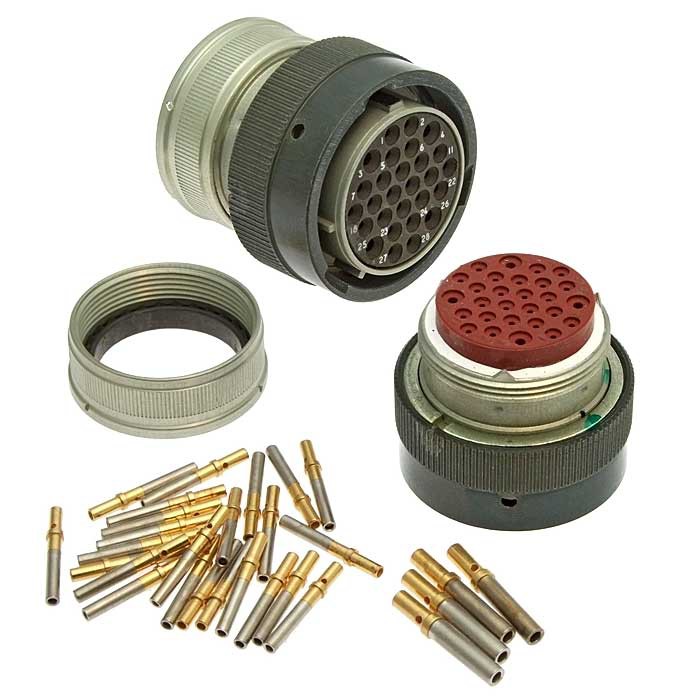

Соединитель СНЦ23-24/30В-6-Б-В представляет собой цилиндрический байонетный малогабаритный разъем, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики:

• Тип сочленения: Байонетное.

• Монтаж проводов: Обжимкой.

• Покрытие контактов: Золото.

• Климатическое исполнение: Всеклиматическое по ГОСТ В 20.39.404-81.

• Количество контактов: 24.

• Условный размер корпуса: 30 мм.

• Конструктивное исполнение: Кабельная часть с прямым кожухом (патрубком).

Эти соединители широко применяются в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Розетки СНЦ23 могут взаимодействовать с вилками СНЦ27, СНЦ28, СНЦ29 по техническим условиям бР0.364.038ТУ.
