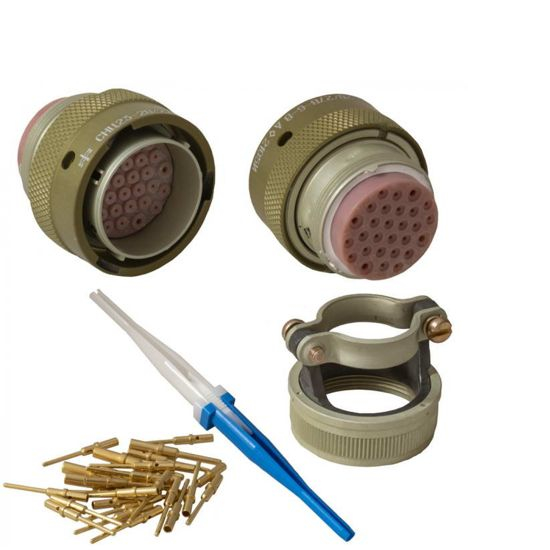

СНЦ23-28/27-В-1-В

СНЦ23-28/27В-1-В — это цилиндрический многопозиционный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение).

Основные характеристики:

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов: 28.

• Условный размер корпуса: 27.

• Вид корпуса: В — вилка.

• Конструктивное исполнение: 1 — приборная часть без кожуха.

• Покрытие контактов: Золото.

• Диаметр контактов: 1 мм и 1,5 мм.

• Сопротивление контактов: 4 мОм и 2,5 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Токовая нагрузка: Рабочая на контакт — 5 А и 9 А; максимальная на контакт — 11 А и 20 А.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Условия эксплуатации:

• Температура окружающего воздуха: От -60°C до +155°C для золота и от -60°C до +100°C для серебра.

• Атмосферное давление: До 1,33?10^-10 Па (10^-12 мм рт. ст.).

• Синусоидальная вибрация: Диапазон частот от 1 Гц до 5000 Гц с ускорением 400 м/с?.

• Механический удар: Одиночный — 5000 м/с?, многократный — 1500 м/с?.

Соединители СНЦ23-28/27В-1-В имеют байонетное сочленение и используются для внутреннего монтажа во всеклиматическом исполнении. Они подходят для работы в различных условиях, включая повышенную влажность и низкое давление.
