СНЦ23-28/27-В-6-В

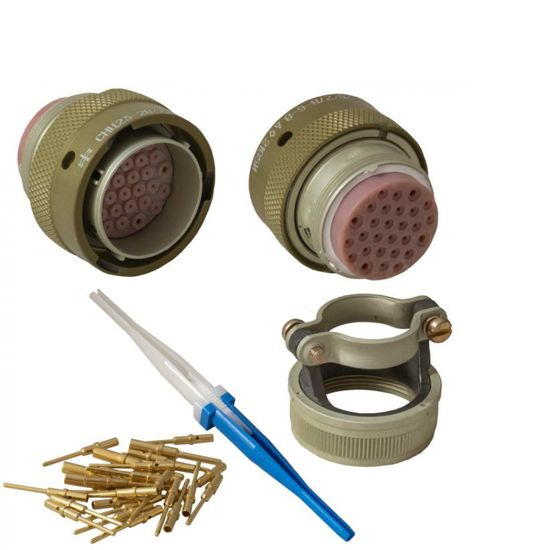

СНЦ23-28/27В-6-В — это тип цилиндрических многопозиционных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Эти соединители представляют собой вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики

• Тип соединителя : СНЦ23 — цилиндрический, низкочастотный, малогабаритный, негерметичный.

• Количество контактов : 28.

• Условный размер корпуса : 27.

• Вид корпуса : В — вилка, Р — розетка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Климатическое исполнение : Всеклиматическое.

• Токовая нагрузка : Рабочая — до 5 А или 9 А на контакт; максимальная — до 11 А или 20 А на контакт.

• Максимальное рабочее напряжение : 700 В.

• Диаметр контактов : 1 мм и 1,5 мм.

• Сопротивление контактов : 4 мОм и 2,5 мОм.

• Сопротивление изоляции : Не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Температурный диапазон : От -60°C до +155°C.

• Сочленение : Байонетное.

• Покрытие контактов : Золото.

• Монтаж проводов : Обжимкой.

Применение

Эти соединители используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Они устойчивы к воздействию специальных факторов и подходят для эксплуатации в различных условиях, включая низкие температуры и вибрации.
