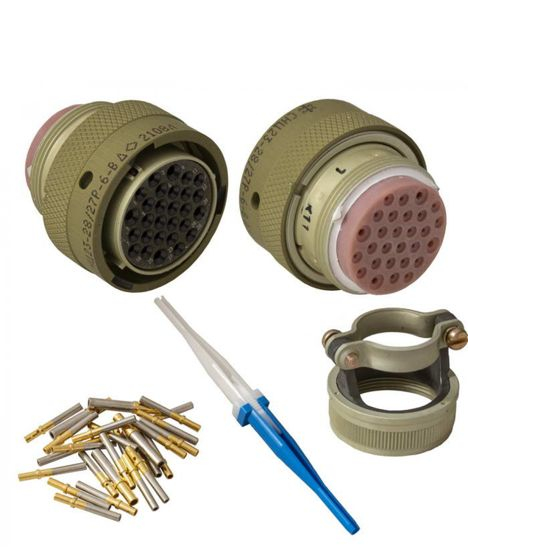

СНЦ23-28/27Р-6-А-В

СНЦ23-28/27Р-6-А-В — это тип цилиндрического многопозиционного электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 28.

• Условный размер корпуса : 27.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 6 — кабельная часть с прямым кожухом.

• Угловое положение изолятора : а — вариант углового положения поляризующих шпонок.

• Всеклиматическое исполнение : В.

Технические характеристики

• Максимальное рабочее напряжение : 700 В.

• Ток на контакт : до 15 А.

• Интервал рабочих температур : от -60 до +200°С.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

• Покрытие контактов : золото.

• Тип сочленения : байонетное.

Применение

Соединители СНЦ23 могут использоваться как приборные, так и кабельные. Они могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29. Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе.

Эти соединители устойчивы к воздействию специальных факторов и могут использоваться во всеклиматическом исполнении.
