СНЦ23-28/27В-1-А-В

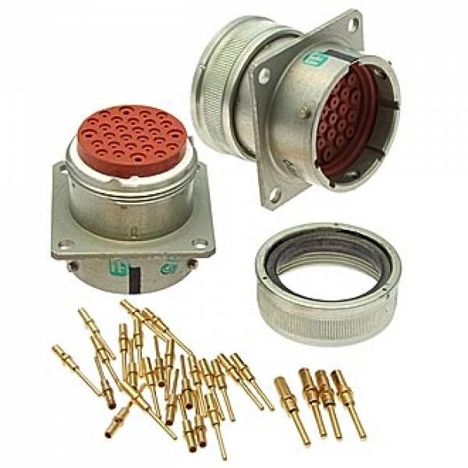

СНЦ23-28/27В-1-А-В — это цилиндрический электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В. Он состоит из двух частей: вилки и розетки. Вилка СНЦ23-28/27В-1-А-В имеет приборное исполнение без кожуха и угловое положение изолятора в корпусе.

Технические характеристики:

• Максимальное рабочее напряжение : до 700 В.

• Токовая нагрузка : рабочая на контакт — 5 А или 9 А, максимальная — 11 А или 20 А.

• Диаметр контактов : 1 мм или 1,5 мм.

• Сопротивление контактов : 4 мОм или 2,5 мОм.

• Сопротивление изоляции : не менее 5000 МОм.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : не менее 15 лет.

• Условия эксплуатации : температура от -60°C до +155°C, повышенная влажность с конденсацией влаги при +35°C.

• Сочленение : байонетное.

• Покрытие контактов : золото.

• Монтаж проводов : обжимкой.

Применение:

Эти соединители используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Они имеют широкое применение в ответственных узлах автоматических систем, где требуется надежный электрический контакт.
