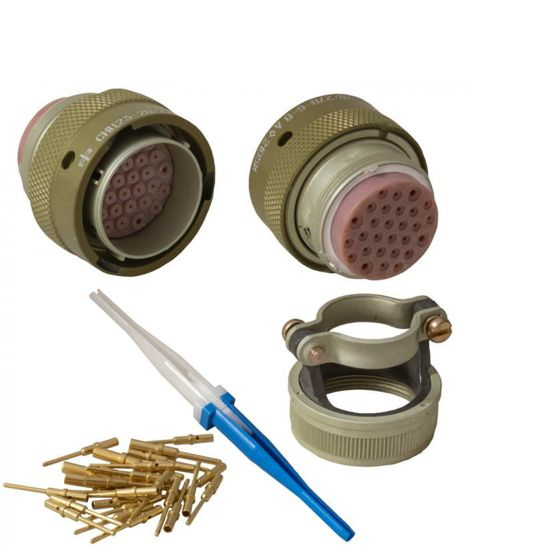

СНЦ23-28/27В-2-В — это тип цилиндрических байонетных разъемов, широко используемых в электрических, радио- и контрольно-измерительных приборах. Эти разъемы предназначены для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Технические характеристики

• Тип соединения : Байонетное.

• Количество контактов : 28.

• Условный размер корпуса : 27.

• Конструктивное исполнение : Приборная часть с прямым кожухом.

• Вид корпуса : Вилка или розетка.

• Монтаж проводов : Обжимкой.

• Покрытие контактов : Золото.

• Максимальный ток на контакт : До 15 А.

• Рабочие температуры : От -60 до +200°С.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Применение

Эти разъемы могут быть как приборными, так и кабельными. Они имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежное и безопасное соединение. Используются во всеклиматическом исполнении и соответствуют техническим условиям ГЕО.364.241ТУ.
