СНЦ23-3-14Р-13-В

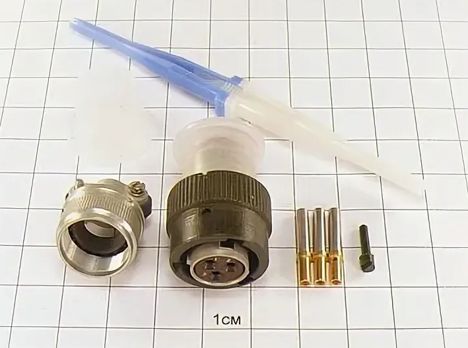

Соединитель СНЦ23-3/14Р-13-В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Основные характеристики:

• Количество контактов: 3.

• Условный диаметр корпуса: 14.

• Тип монтажа: Обжимной.

• Покрытие контактов: Золото.

• Количество сочленений-расчленений: 1000.

• Срок сохраняемости: 15 лет.

• Технические условия: ГЕО. 364.241ТУ.

• Климатическое исполнение: Всеклиматическое.

Этот соединитель используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29. Вилки и розетки имеют многошпоночную поляризацию и многопозиционную установку изолятора в корпусе, что обеспечивает надежное и безопасное соединение.
