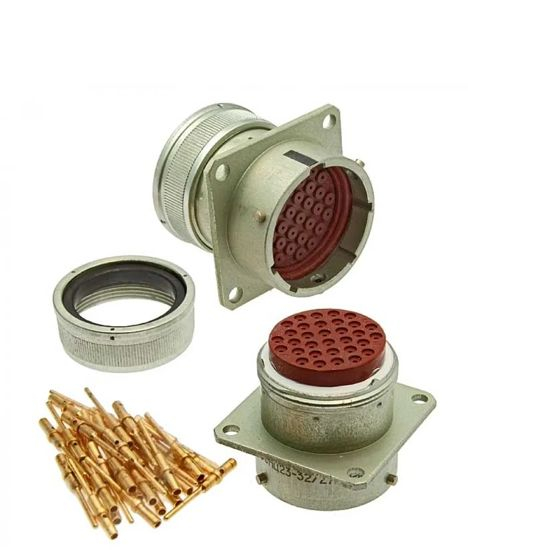

СНЦ23-32/27-Р-1-А-В

СНЦ23-32/27Р-1-А-В относится к серии цилиндрических низкочастотных малогабаритных соединителей, предназначенных для внутреннего монтажа с байонетным сочленением. Эти соединители используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Они подходят для радиоэлектронной аппаратуры специального и общего назначения.

Технические характеристики:

• Тип соединителя: Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов: 32.

• Условный размер корпуса: 27.

• Вид корпуса: Р — розетка (В — вилка).

• Конструктивное исполнение: 1 — приборная часть без кожуха.

• Сочленение: Байонетное.

• Поляризация корпуса: Многошпоночная.

• Покрытие контактов: Золото.

• Максимальное рабочее напряжение: До 700 В.

• Максимальный ток на одиночный контакт (диаметр 1 мм): Не более 11 А.

• Сопротивление контактов (диаметр 1 мм): Не более 4 мОм.

• Рабочая температура: От -60 до +200 °С.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

Эти соединители могут быть как приборными, так и кабельными и используются во всеклиматическом исполнении.
