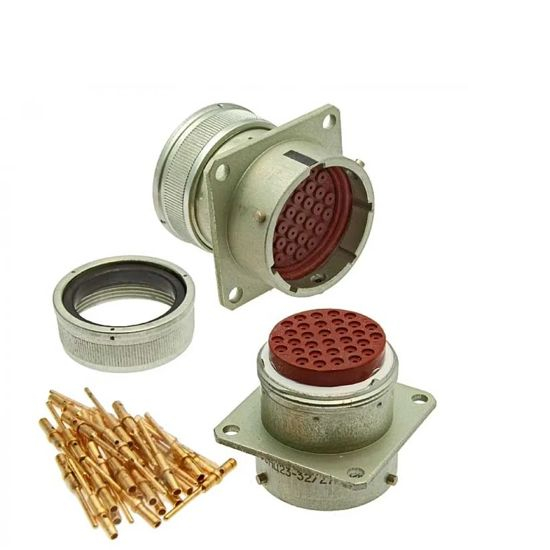

СНЦ23-32/27-В-4-А-В

СНЦ23-32/27-В-4-А-В — это тип цилиндрического многопозиционного соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3000 кГц и напряжением до 700 В. Он используется для внутреннего монтажа и имеет всеклиматическое исполнение.

Технические характеристики:

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов: 32.

• Условный размер корпуса: 27.

• Вид корпуса: В — вилка, Р — розетка. В данном случае — вилка.

• Конструктивное исполнение: 4 — приборная часть с угловым кожухом.

• Максимальное рабочее напряжение: до 700 В.

• Ток на контакт: рабочий до 15 А, максимальный до 35 А.

• Рабочая температура: от -60 до +155°C для покрытия контактов золотом и от -60 до +100°C для покрытия серебром.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: от 3000 до 13000 часов в зависимости от температурных режимов.

• Срок сохраняемости: не менее 15 лет.

• Сочленение: байонетное.

• Поляризация корпуса: пятишпоночная, установка изолятора — многопозиционная.

• Покрытие контактов: золото или серебро.

Этот соединитель может использоваться как приборной, так и кабельной частью и может изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 могут сочленяться с вилками СНЦ27, СНЦ28, СНЦ29.
