СНЦ23-32/27Р-1-Г-В

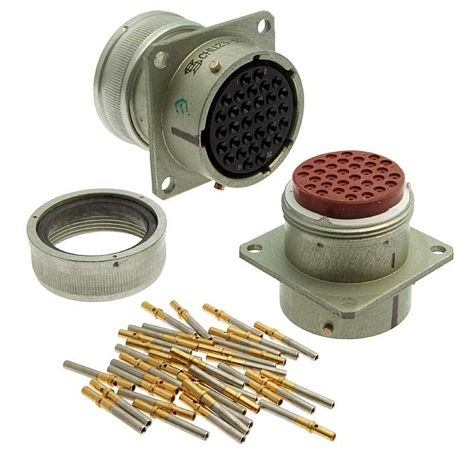

СНЦ23-32/27Р-1-Г-В — это тип цилиндрического многопозиционного электрического соединителя, который состоит из двух частей: вилки и розетки. Эти соединители могут быть как приборными, так и кабельными, и могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.

Технические характеристики

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 32.

• Условный размер корпуса : 27.

• Вид корпуса : Г — розетка (в данном случае, но обычно Р обозначает розетку).

• Конструктивное исполнение : 1 — приборная часть без кожуха.

• Покрытие контактов : Золото.

• Максимальное рабочее напряжение : До 700 В.

• Ток на контакт : До 15 А.

• Интервал рабочих температур : От -60 до +200°С.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : 15 лет.

Применение и особенности

Эти соединители используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Они подходят для внутреннего монтажа в всеклиматическом исполнении и могут работать в широком диапазоне температур и влажности. Сочленение соединителей байонетное, что обеспечивает надежное и быстрое подключение.

Условия эксплуатации

Соединители СНЦ23 могут выдерживать механические нагрузки, такие как вибрации в диапазоне частот от 1 до 5000 Гц и механические удары. Они также устойчивы к повышенной влажности и могут работать в условиях с конденсацией влаги.
