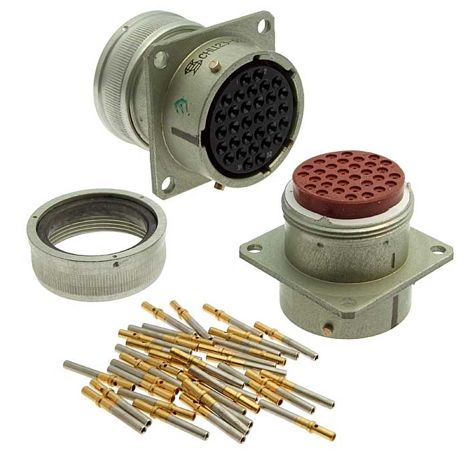

СНЦ23-32/27Р-1-В

СНЦ23-32/27Р-1-В — это тип цилиндрического электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и максимальным напряжением до 700 В. Эти соединители широко используются в различных электро-, радио- и контрольно-измерительных приборах.

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 32.

• Условный размер корпуса : 27.

• Вид корпуса : В — вилка, Р — розетка.

• Конструктивное исполнение : 1 — приборная часть без кожуха.

• Климатическое исполнение : Всеклиматическое.

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная поляризация корпуса и многопозиционная установка изолятора в корпусе.

• Покрытие контактов : Золото.

• Максимальный ток на контакт : До 15 А.

• Рабочий температурный диапазон : От -60 до +200°С.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Применение

Соединители СНЦ23-32/27Р-1-В используются для внутреннего монтажа в радиоэлектронной аппаратуре специального и общего назначения. Они состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
