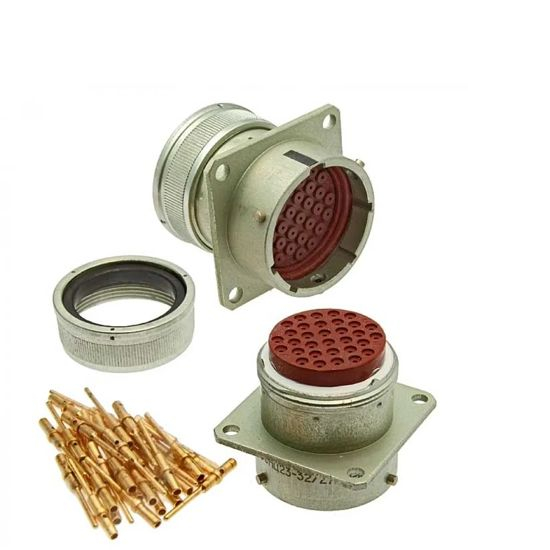

СНЦ23-32/27Р-2-А-В

СНЦ23-32/27Р-2-а-В — это розетка цилиндрического многопозиционного соединителя, предназначенная для использования в электрических цепях постоянного, переменного и импульсного токов. Ниже приведены ключевые характеристики этого соединителя:

Основные характеристики

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный соединитель с локальной защитой контактов.

• Количество контактов: 32.

• Условный размер корпуса: 27.

• Вид корпуса: Р — розетка.

• Конструктивное исполнение: 2 — приборная часть без кожуха (в данном случае указано "а", что означает угловое положение изолятора в корпусе розетки).

• Угловое положение изолятора: Угол 45?.

• Всеклиматическое исполнение: В — всеклиматическое исполнение.

Технические характеристики

• Максимальное рабочее напряжение: 700 В.

• Токовая нагрузка на контакт:

  • Рабочая: 5 А.

  • Максимальная: 11 А.

• Диаметр контактов: 1 мм.

• Сопротивление контактов: Не более 4 мОм.

• Сопротивление изоляции: Не менее 5000 МОм.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Условия эксплуатации

• Рабочая температура: От -60° С до +155° С.

• Атмосферное давление: Пониженное до 1,33·10^-10 Па (10^-12 мм рт. ст.).

• Вибрация: Синусоидальная, диапазон частот от 1 Гц до 5000 Гц, ускорение 400 м/с?.

• Механический удар: Одиночный — 5000 м/с?, многократный — 1500 м/с?.

Применение

Эти соединители используются в радиоэлектронной аппаратуре для соединения и разъединения электрических цепей. Они имеют байонетное сочленение и могут быть как приборными, так и кабельными. Розетки СНЦ23 взаимосочленяемы с вилками серий СНЦ27, СНЦ28 и СНЦ29.
