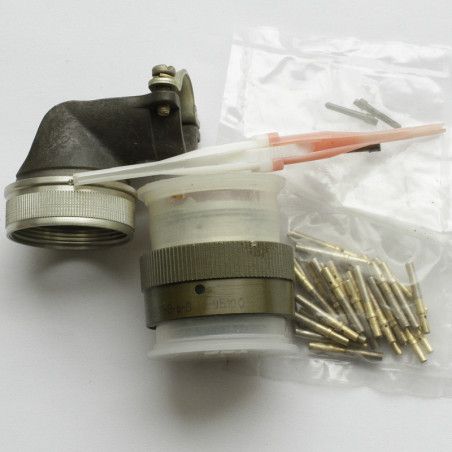

СНЦ23-32/27Р-8-б-В — это тип цилиндрического байонетного электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики:

• Количество контактов: 32.

• Условный размер корпуса: 27.

• Вид корпуса: Р — розетка.

• Конструктивное исполнение: 8 — кабельная часть с угловым кожухом.

• Покрытие контактов: Золото.

• Тип сочленения: Байонетное.

• Поляризация корпуса: Пятишпоночная.

• Установка изолятора: Многопозиционная.

• Максимальный ток на контакт: До 15 А.

• Интервал рабочих температур: От -60 до +200°С.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

Применение:

СНЦ23-32/27Р-8-б-В широко используется в различных электро-, радио- и контрольно-измерительных приборах. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29. Эти соединители подходят для внутреннего монтажа в всеклиматическом исполнении в соответствии с техническими условиями ГЕ0.364.241ТУ.
