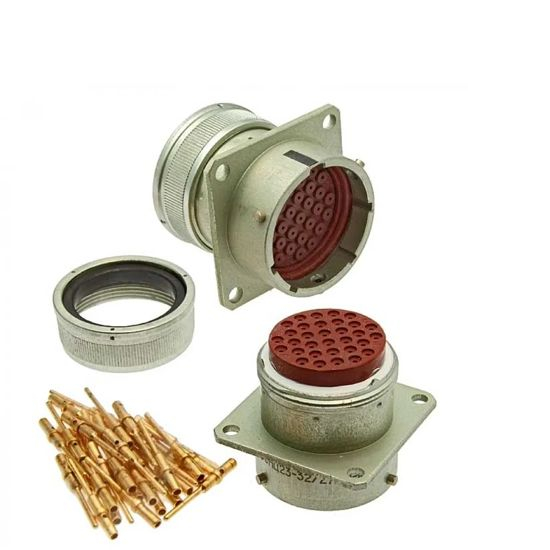

СНЦ23-32/27В-2-В

СНЦ23-32/27В-2-В — это тип цилиндрического электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединители этой серии используются для внутреннего монтажа и имеют всеклиматическое исполнение, что позволяет им работать в различных условиях окружающей среды.

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, негерметичный.

• Количество контактов : 32.

• Условный размер корпуса : 27.

• Вид корпуса : Вилка (В), также выпускаются розетки (Р).

• Конструктивное исполнение : Приборная часть с прямым кожухом.

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная, с многопозиционной установкой изолятора.

• Покрытие контактов : Золото.

• Способ монтажа : Обжимкой.

• Рабочие температуры : От -60 до +200°С.

• Максимальный ток на контакт : До 15 А.

Применение

Соединители СНЦ23 широко используются в радиоэлектронной аппаратуре специального и общего назначения, где требуется надежное и безопасное соединение электрических цепей. Они подходят для внутреннего монтажа и могут быть как приборными (блочными), так и кабельными. Розетки СНЦ23 могут сочленяться с вилками других серий, таких как СНЦ27, СНЦ28 и СНЦ29.
