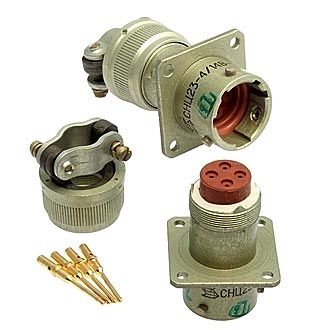

СНЦ23-4/14В-11-В — это тип электрического соединителя, входящего в серию СНЦ23. Эти соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение).

Основные характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Климатическое исполнение : Всеклиматическое.

• Сочленение : Байонетное.

• Поляризация корпуса : Многошпоночная.

• Установка изолятора : Многопозиционная.

• Покрытие контактов : Золото.

• Монтаж : Объемный, обжимкой.

• Количество контактов : 4.

• Условный размер корпуса : 14.

• Вид корпуса : Вилка (В).

• Конструктивное исполнение : Кабельная часть без кожуха (11).

Применение:

Соединители СНЦ23 используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Они могут быть как приборными, так и кабельными, и предназначены для внутреннего монтажа.

Технические параметры:

• Максимальное рабочее напряжение : До 700 В.

• Ток на контакт : Не более 15 А.

• Сопротивление изоляции : Не менее 5000 МОм.

• Рабочий температурный диапазон : От -60°С до +155°С.

• Количество циклов сочленений-расчленений : До 500.

• Минимальная наработка : 1000 часов.
