СНЦ23-4/14Р-1-Б-В

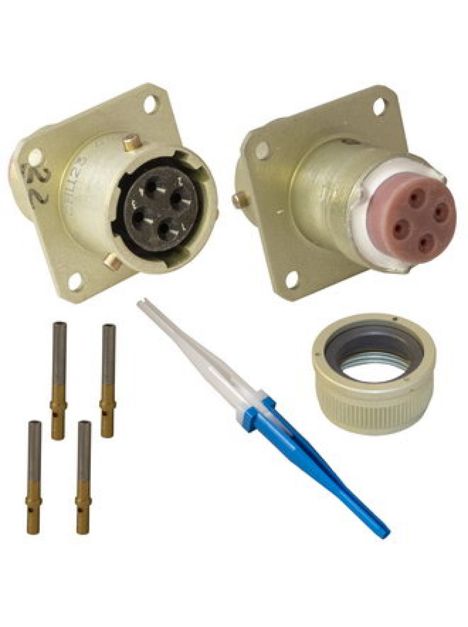

СНЦ23-4/14Р-1-Б-В — это цилиндрический низкочастотный электрический соединитель, предназначенный для использования в радиоэлектронной аппаратуре. Он состоит из двух частей: вилки и розетки. Розетка в данном случае имеет конструктивное исполнение без кожуха и угловое положение изолятора в корпусе вилки.

Основные характеристики:

• Тип соединителя : СНЦ23

• Количество контактов : 4

• Условный размер корпуса : 14

• Вид корпуса : Р — розетка

• Конструктивное исполнение : 1 — приборная часть без кожуха

• Угловое положение изолятора : б

• Климатическое исполнение : В — всеклиматическое

• Максимальное рабочее напряжение : до 700 В

• Ток на контакт : до 15 А

• Рабочий температурный диапазон : от -60 до +200 °C

• Количество сочленений-расчленений : 500

• Минимальная наработка : 1000 часов

• Срок сохраняемости : 15 лет

• Монтаж проводов : обжимкой

• Покрытие контактов : золото

• Тип сочленения : байонетное

Эти соединители используются в электрических цепях постоянного и переменного тока с частотой до 3 МГц и применяются для соединения и разъединения цепей в различных электронных устройствах, требующих высокой надежности.
