СНЦ23-4/14Р-1-В

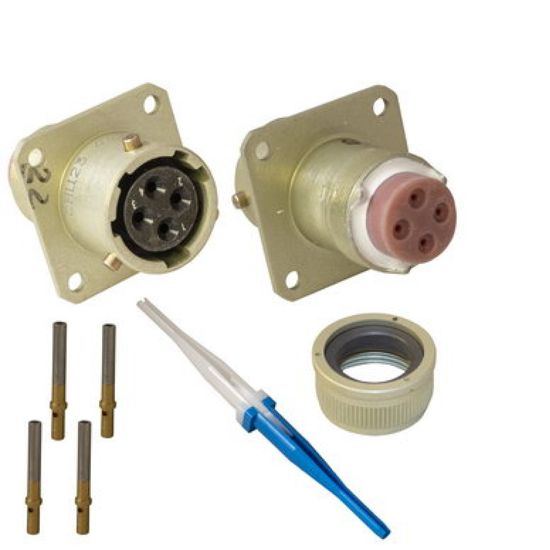

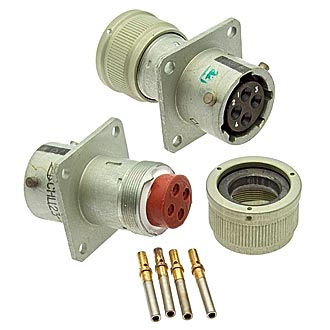

СНЦ23-4/14Р-1-В — это приборная розетка, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Розетка имеет четыре контакта и условный размер корпуса 14 мм. Она изготовлена без кожуха и имеет всеклиматическое исполнение, что позволяет использовать ее в различных климатических условиях.

Технические характеристики:

• Количество контактов: 4

• Условный размер корпуса: 14 мм

• Рабочее напряжение: до 700 В

• Токовая нагрузка на контакт:

  • Рабочая: 3 А (для диаметра контакта 1 мм) .

  • Максимальная: до 6 А (для диаметра контакта 1 мм) , до 11 А для других диаметров .

• Сопротивление контактов: не более 4 мОм для диаметра 1 мм.

• Сопротивление изоляции: не менее 5000 МОм.

• Минимальная наработка: 1000 часов.

• Количество сочленений-расчленений: 500.

• Срок сохраняемости: 15 лет.

• Сочленение: байонетное.

• Монтаж проводов: обжимкой.

• Поляризация корпуса: многошпоночная.

Конструктивные особенности:

• Конструктивное исполнение: приборная часть без кожуха.

• Вид корпуса: розетка (Р).

• Исполнение: всеклиматическое (В).

Применение:

Розетки СНЦ23-4/14Р-1-В широко используются в различных отраслях промышленности и электроники для обеспечения надежного соединения в условиях различных климатических и эксплуатационных факторов . Они могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29.
