СНЦ23-4/14В-2Б-В

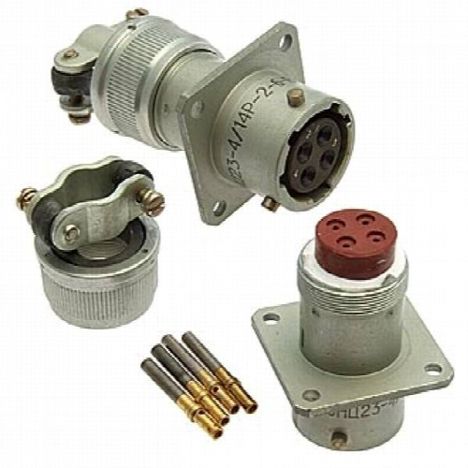

Разъем СНЦ23-4/14В-2Б-В представляет собой цилиндрический электрический соединитель, предназначенный для обеспечения надежного электрического контакта в различных устройствах и системах. Он имеет следующие основные характеристики:

• Количество контактов : 4.

• Условный размер корпуса : 14.

• Конструктивное исполнение : вилка с прямым кожухом, угловое положение изолятора в корпусе.

• Исполнение : всеклиматическое.

• Основные размеры :

  • D - M14x1 мм,

  • d - 2,2 мм,

  • A - 16,5 мм,

  • Bmax - 21,7 мм,

  • bmax - 1,4 мм,

  • lmax - 11,3 мм,

  • Lmax - 42 мм.

Этот разъем может использоваться в радиоэлектронной аппаратуре специального и общего назначения. Он рассчитан на работу в электрических цепях как постоянного, так и переменного тока с максимальным рабочим напряжением до 700 В и током на контакт до 15 А. Разъемы имеют широкий диапазон рабочих температур от -60 до +200°С.

Разъемы типа СНЦ23-4/14В-2Б-В обеспечивают простоту и удобство в использовании благодаря байонетному соединению, что делает их подходящими для ответственных узлов автоматических систем, где требуется высокая надежность.
