СНЦ23-45-39-Р-1-Б-В

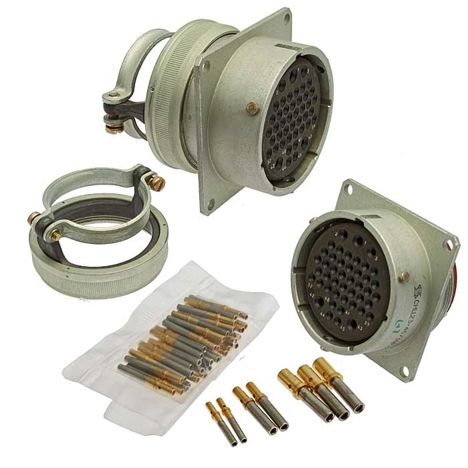

СНЦ23-45/39Р-1-Б-В — это тип цилиндрического низкочастотного малогабаритного электрического соединителя. Он предназначен для внутреннего монтажа с байонетным сочленением. Давайте разберем обозначение:

• СНЦ23 : Тип соединителя.

• 45 : Количество контактов.

• 39 : Условный размер корпуса.

• Р : Вид корпуса — розетка (если бы было "В", то это была бы вилка).

• 1 : Конструктивное исполнение — приборная часть без кожуха.

• Б : Не указан в предоставленных источниках, но может относиться к дополнительным характеристикам или исполнениям.

• В : Всеклиматическое исполнение.

Эти соединители используются для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Они применяются в радиоэлектронной аппаратуре специального и общего назначения. Соединители имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Покрытие контактов — золото, что обеспечивает хорошую проводимость и долговечность. Монтаж провода осуществляется методом обжимки.

Срок сохраняемости таких соединителей обычно составляет 15 лет, а количество возможных сочленений-расчленений может достигать 500 или 1000 в зависимости от исполнения.
