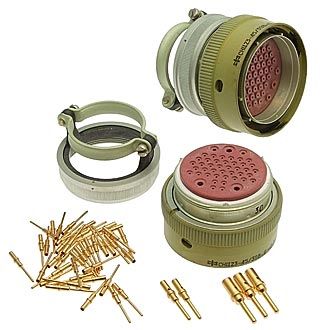

СНЦ23-45/39-Р-8-В — это тип цилиндрического низкочастотного многопозиционного соединителя, предназначенного для внутреннего монтажа с байонетным сочленением. Давайте рассмотрим его основные характеристики:

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 45.

• Условный размер корпуса : 39.

• Вид корпуса : Розетка (обозначение «Р»).

• Конструктивное исполнение : Кабельная часть с угловым кожухом (обозначение «8»).

• Климатическое исполнение : Всеклиматическое «В» по ГОСТ В 20.39.404-81.

Технические параметры

• Максимальное рабочее напряжение : До 700 В.

• Максимальный ток на одиночный контакт :

  • Для диаметра контакта 1,0 мм: До 11 А.

  • Для диаметра контакта 1,5 мм: До 20 А.

  • Для диаметра контакта 2,0 мм: До 35 А.

• Сопротивление контактов : В зависимости от диаметра контакта.

• Покрытие контактов : Золото.

• Способ присоединения проводов : Пайка.

• Температурный диапазон эксплуатации : От -60 °C до +155 °C (в зависимости от исполнения).

• Количество циклов соединения/разъединения : До 500.

Применение

Эти соединители используются для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Они могут быть как приборными, так и кабельными, с различными вариантами исполнения кожуха и монтажа.
