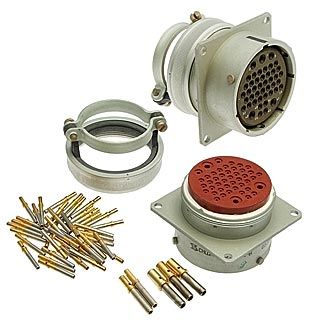

СНЦ23-45/39Р-2А-В — это тип цилиндрического низкочастотного разъема, предназначенного для использования в различных электронных устройствах. Ниже приведены основные характеристики этого разъема:

Основные характеристики

• Тип разъема : СНЦ23.

• Количество контактов : 45.

• Условный размер корпуса : 39.

• Часть соединителя : Р — розетка.

• Конструктивное исполнение : 2 — приборная часть с прямым кожухом.

• Исполнение : Всеклиматическое.

• Особенности : А — угловое положение изолятора в корпусе вилки.

Технические характеристики

• Материал корпуса : Алюминиевый сплав с анодированным покрытием и зеленым цветом.

• Материал контактов : Латунь с золотым покрытием.

• Диаметр контактов : 40 контактов ? 1 мм, 2 контакта ? 1,5 мм, 3 контакта ? 2 мм.

• Максимальное рабочее напряжение : 700 В.

• Максимальный рабочий ток на контакт : 5 А для ? 1 мм, 9 А для ? 1,5 мм, 14 А для ? 2 мм.

• Сопротивление контактов : Не более 4 м? для ? 1 мм, 2,5 м? для ? 1,5 мм, 1,6 м? для ? 2 мм.

• Интервал рабочих температур : От -60 до +155°С.

• Климатическое исполнение : В — всеклиматическое.

Применение и особенности

Этот разъем используется в различных электронных устройствах, где требуется надежное и прочное соединение. Он имеет байонетный метод сочленения и механический монтаж на панель с обжимом . Разъем может работать в любом положении и имеет пятишпоночную поляризацию корпуса.
