СНЦ23-45/39В-8-А-В

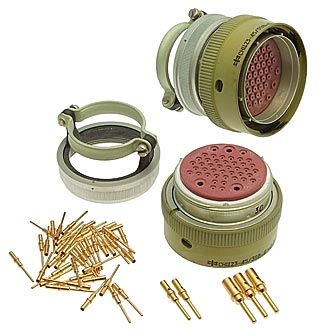

СНЦ23-45/39В-8-А-В — это тип цилиндрических байонетных малогабаритных соединителей, предназначенных для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц при максимальном напряжении до 700 В. Эти соединители состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными.

Технические характеристики:

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 45.

• Условный размер корпуса : 39.

• Вид корпуса : Вилка (В), розетка (Р).

• Конструктивное исполнение : Кабельная часть с угловым кожухом.

• Поляризация корпуса : Многошпоночная.

• Установка изолятора : Многопозиционная.

• Сочленение : Байонетное.

• Покрытие контактов : Золото.

• Способ монтажа проводов : Обжимкой.

• Климатическое исполнение : Всеклиматическое.

Применение:

Эти соединители широко используются в радиоэлектронной аппаратуре специального и общего назначения для соединения и разъединения электрических цепей. Они обеспечивают надежный контакт в различных условиях эксплуатации.

Расшифровка обозначения:

• СНЦ23 : Тип соединителя.

• 45 : Количество контактов.

• 39 : Условный размер корпуса.

• В : Вид корпуса (вилка).

• 8 : Конструктивное исполнение (кабельная часть с угловым кожухом).

• А : Угловое положение изолятора в корпусе вилки.

• В : Всеклиматическое исполнение.
