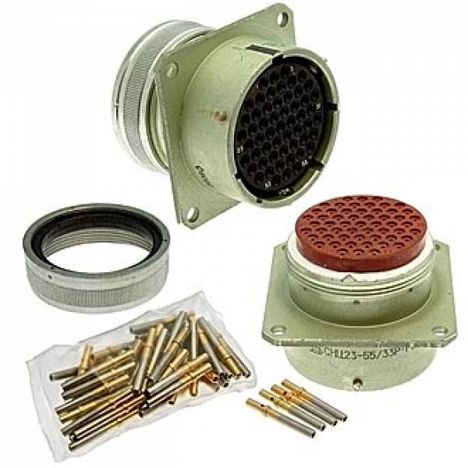

СНЦ23-55/33Р-2-А-В — это розетка из серии цилиндрических многопозиционных соединителей СНЦ23. Эти соединители предназначены для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В (амплитудное значение).

Технические характеристики:

• Максимальное рабочее напряжение: 700 В.

• Ток на контакт: В зависимости от диаметра контакта, но для диаметра 1,5 мм обычно до 15 А.

• Количество контактов: 55.

• Условный размер корпуса: 33.

• Тип корпуса: Р — розетка.

• Конструктивное исполнение: 2 — приборная часть с прямым кожухом.

• Вариант углового положения поляризующих шпонок: А (при нормальном положении изолятора буквенный индекс не проставляется, но здесь указан вариант А).

• Всеклиматическое исполнение: В.

Условия эксплуатации:

• Температура окружающего воздуха: От -60°C до +200°C (с учетом перегрева контактов).

• Влажность и атмосферное давление: Высокая влажность с конденсацией влаги при +35°C и очень низкое атмосферное давление.

• Вибрация и удары: Синусоидальная вибрация в диапазоне 1-5000 Гц с ускорением до 400 м/с?, одиночный удар до 5000 м/с?, многократный удар до 1500 м/с?.

Применение:

Соединители СНЦ23 используются в различных электрических схемах, включая внутренний монтаж в приборах. Они могут быть как приборными, так и кабельными и обеспечивают надежное байонетное сочленение с вилками серий СНЦ27, СНЦ28 и СНЦ29.
