СНЦ23-55-33-Р-6-Б-В

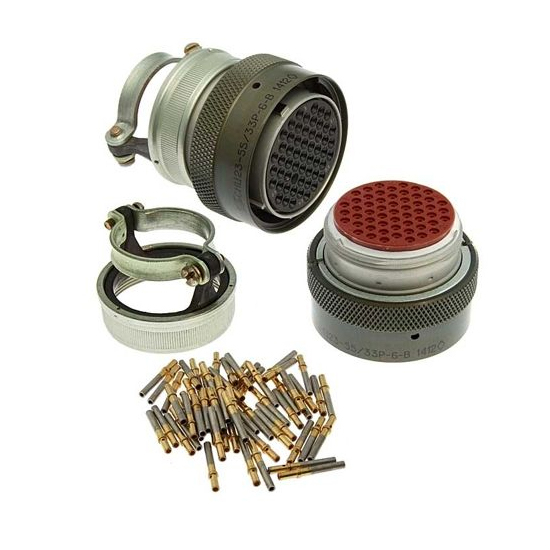

Соединитель СНЦ23-55/33Р-6-Б-В представляет собой цилиндрический многопозиционный электрический соединитель с локальной защитой контактов. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Соединители используются для внутреннего монтажа во всеклиматическом исполнении в соответствии с техническими условиями ГЕ0. 364.241ТУ.

Основные характеристики:

• Количество контактов: 55

• Условный размер корпуса: 33

• Вид корпуса: Р — розетка (в данном случае используется обозначение "Р" для розетки, хотя в некоторых источниках указано "В" для вилки, но в контексте СНЦ23-55/33Р-6-Б-В речь идет о розетке)

• Конструктивное исполнение: 6 — кабельная часть с прямым кожухом.

Применение и особенности:

• Соединители состоят из двух частей: вилки и розетки. Они могут быть как приборными, так и кабельными.

• Вилки и розетки могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки.

• Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29. Сочленение соединителей осуществляется байонетным способом.

• Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе. Контакты покрыты золотом.

Технические условия и качество:

• Соединители изготавливаются для внутреннего монтажа во всеклиматическом исполнении по ГОСТ В 20.39.404-81.

• Гарантийный срок хранения — не менее 25 лет со дня изготовления.

• Гарантийная наработка — 1000 часов во всех режимах и условиях.
