СНЦ23-55/33-Р-6-Г-В — это тип цилиндрического, низкочастотного, малогабаритного электрического соединителя, предназначенного для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Основные характеристики

• Тип соединителя : Цилиндрический, низкочастотный, малогабаритный.

• Количество контактов : 55.

• Условный размер корпуса : 33.

• Покрытие контактов : Золото.

• Диаметр контактов : От 1 до 2 мм (в зависимости от количества контактов).

• Срок хранения : Не менее 25 лет с момента изготовления.

• Гарантийная наработка : 1000 часов в стандартных условиях, до 100000 часов в облегчённом режиме.

Конструктивные особенности

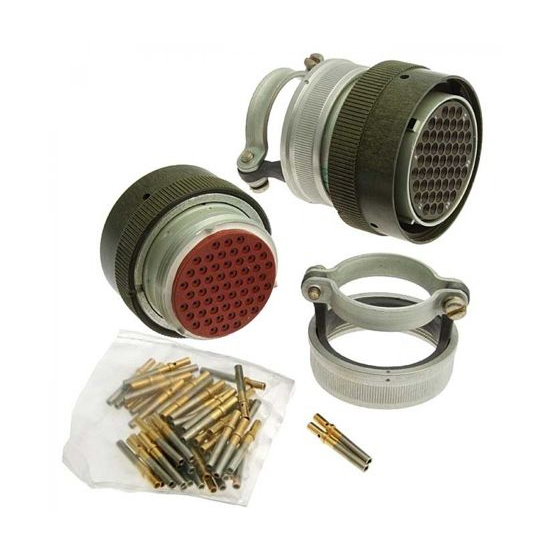

Соединитель состоит из двух частей: вилки и розетки. В зависимости от исполнения, они могут быть как приборными (блочными), так и кабельными. Возможны различные варианты исполнения:

• Без кожуха.

• С прямым кожухом.

• С угловым кожухом.

• С обоймой под термоусаживаемые трубки.

Поляризация и монтаж

Вилки и розетки имеют многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что обеспечивает надежное соединение. Сочленение осуществляется байонетным способом, что упрощает процесс подключения и отключения.

Технические параметры

• Максимальное рабочее напряжение : До 700 В.

• Ток на контакт : До 15 А.

• Интервал рабочих температур : От -60 до +200°С.

• Количество сочленений-расчленений : 500.

• Минимальная наработка : 1000 часов.

Этот тип соединителей используется во всеклиматическом исполнении и может выдерживать различные условия эксплуатации, включая повышенную влажность и вибрацию.
