СНЦ23-55-33-Р-8-А-В

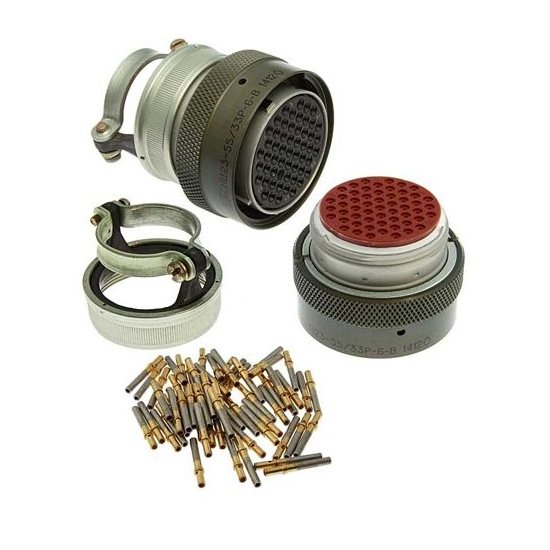

СНЦ23-55/33Р-8-А-В — это электрический соединитель из серии СНЦ23, предназначенный для обеспечения надежного электрического контакта в различных электронных и радиоэлектронных устройствах. Ниже приведено описание и характеристики этого соединителя:

Описание и характеристики

• Тип соединителя : СНЦ23 — цилиндрический, низкочастотный, малогабаритный соединитель.

• Количество контактов : 55.

• Условный размер корпуса : 33.

• Вид корпуса : Р — розетка (в отличие от В, которая обозначает вилку).

• Конструктивное исполнение : 8 — кабельная часть с угловым кожухом.

• Вариант углового положения поляризующих шпонок : А (при нормальном положении изолятора буквенный индекс не проставляется, но в данном случае указан вариант А).

• Климатическое исполнение : В — всеклиматическое.

Технические характеристики

• Максимальное рабочее напряжение : до 700 В.

• Частота : до 3 МГц.

• Ток на контакт : до 15 А.

• Рабочие температуры : от -60 до +200°С.

• Соединение : байонетное.

• Поляризация корпуса : многошпоночная.

• Покрытие контактов : золото.

• Способ монтажа : обжимка.

Эти соединители широко используются в радиоэлектронной аппаратуре, где требуется высокая надежность и стабильность электрических соединений. Они состоят из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.
