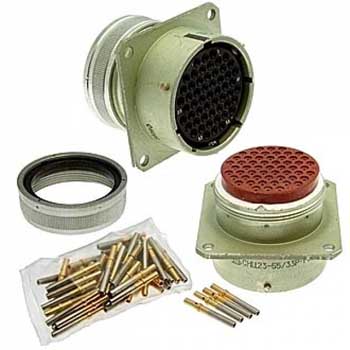

СНЦ23-55/33В-1-А-В — это тип цилиндрического низкочастотного соединителя, предназначенного для внутреннего монтажа в электрических цепях. Он состоит из двух частей: вилки и розетки, которые могут быть как приборными (блочными), так и кабельными.

Технические характеристики:

• Тип соединителя: СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов: 55.

• Условный размер корпуса: 33.

• Вид корпуса: В — вилка, Р — розетка.

• Конструктивное исполнение: 1 — приборная часть без кожуха.

• Угловое положение изолятора: А — угловое положение изолятора в корпусе вилки.

• Всеклиматическое исполнение: В — всеклиматическое исполнение.

Применение:

Эти соединители используются для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 700 В. Они применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Технические данные:

• Максимальное рабочее напряжение: до 700 В.

• Ток на контакт: до 15 А.

• Интервал рабочих температур: от -60 до +200°С.

• Количество сочленений-расчленений: 500.

• Минимальная наработка: 1000 часов.

• Срок сохраняемости: 15 лет.

• Сопротивление изоляции: не менее 5000 МОм.

• Монтаж проводов: обжимкой.

• Покрытие контактов: золото.
