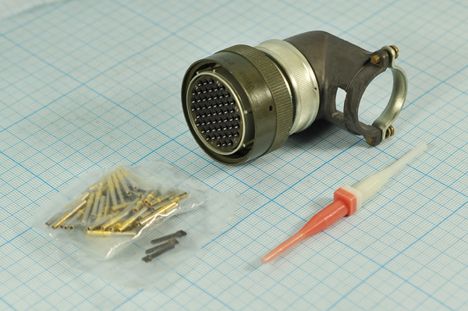

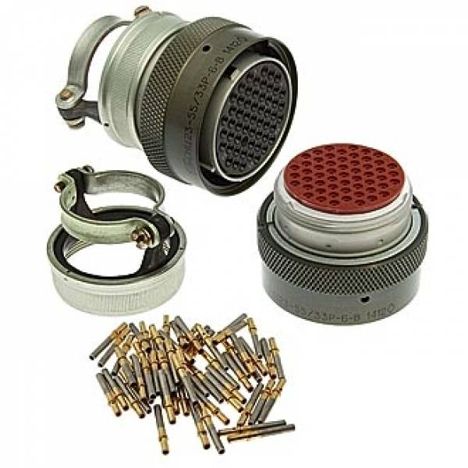

СНЦ23-55/33Р-8-В

Соединитель СНЦ23-55/33Р-8-В является частью серии цилиндрических многопозиционных соединителей, предназначенных для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В. Эти соединители используются для внутреннего монтажа во всеклиматическом исполнении и соответствуют техническим условиям ГЕ0.364.241ТУ.

Основные характеристики:

• Тип соединителя : СНЦ23 — цилиндрический многопозиционный с локальной защитой контактов.

• Количество контактов : 55.

• Условный размер корпуса : 33.

• Вид корпуса : Р — розетка.

• Конструктивное исполнение : 8 — кабельная часть с угловым кожухом.

• Покрытие контактов : Серебро или золото, в зависимости от источника.

• Монтаж проводов : Обжимной.

• Тип сочленения : Байонетное.

• Срок сохраняемости : 15 лет (по некоторым источникам) или 25 лет (по другим).

• Количество сочленений-расчленений : 1000 (по некоторым источникам) или 500 (по другим).

Применение:

Соединители СНЦ23-55/33Р-8-В состоят из двух частей: вилки и розетки, которые могут быть как приборными, так и кабельными. Они могут изготавливаться без кожуха, с прямым или угловым кожухом, или с обоймой под термоусаживаемые трубки. Розетки СНЦ23 могут сочленяться с вилками серий СНЦ27, СНЦ28 и СНЦ29. Вилки и розетки имеют пятишпоночную поляризацию корпуса и многопозиционную установку изолятора в корпусе, что обеспечивает надежное соединение и предотвращает неправильное подключение.
