СНЦ23-55/33В-8-А-В

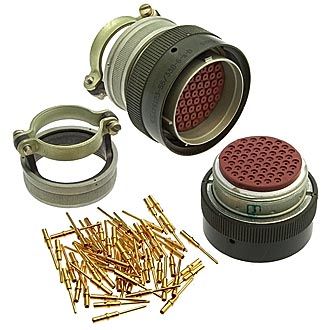

СНЦ23-55/33В-8-А-В — это тип кабельной вилки, используемой для соединения электрических цепей. Ниже приведены основные технические характеристики и особенности этого разъема:

Технические характеристики

• Количество контактов : 55.

• Диаметр контактов : ? 1 мм.

• Рабочее напряжение : Не более 700 В.

• Максимальный ток на одиночный контакт :

  • Для контактов диаметром 1 мм: 11 А.

  • Для контактов диаметром 1,5 мм: 20 А.

  • Для контактов диаметром 2 мм: Не указано для этого типа разъема, но обычно больше 20 А.

• Тип сочленения : Байонетное.

• Монтаж проводов : Обжимкой.

• Покрытие контактов : Золото.

• Сопротивление контактов : Не более 4 m?.

• Рабочая температура окружающей среды : От -60 до +200 °C.

• Минимальная наработка : 1000 часов.

• Количество сочленений-расчленений : 500.

Применение

Эти разъемы могут использоваться в электрических цепях с частотой до 3 МГц и максимальным амплитудным значением напряжения до 700 В. Они устойчивы к воздействию специальных факторов и подходят для использования в различных условиях.

Взаимосочленение

Вилки СНЦ23-55/33В-8-А-В взаимосочленяются с розетками типа СНЦ27, 28, 29.
